فلنج چیست؟ و انواع آن چه کاربردی دارند؟

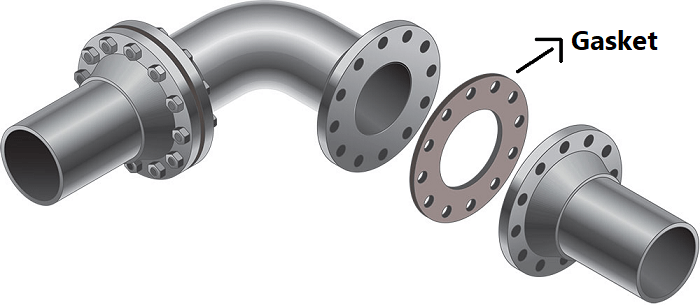

فلنج (Flange) چیست؟



فلنج‏‌ ها يكي از اتصال‏‌دهنده‏‌های لوله‏‌ها، شيرآلات و دستگاه‏‏‌ها به يكديگر می‌‏باشند. این محصول به صورت قطعه‌‏‏ای ديسكي شكل است که هميشه به صورت جفت به کمك پيچ و مهره دو قطعه را به هم متصل می‏‌کند و به آساني باز می‌‏شود و برای فشارهای کم و بالا مناسب است. آب‏‌ بندی بين دو فلنج توسط لايی (واشر-Gasket) که بين آن‌ها قرار داده می‏‌شود صورت می‌گیرد. این محصول از جنس فولاد و آلياژهای آن، چدن و ديگر فلزات ساخته می‌شوند. قطر اسمی آنها (nominal diameter) برابر قطر لوله‌‏ای است که به آن متصل می‌‏شود. به عنوان مثال برای لوله‏‌ی 2 اینچ از فلنج 2 اینچ استفاده می‏‌شود.



فلنج چیست چشم انداز صنعت



برای دریافت لیست قیمت روز فلنج و صدرور پیش فاکتور با کارشناسان چشم انداز صنعت تماس بگیرید؛

یا از طریق واتس آپ، تلگرام، روبیکا، ایتا و یا پیامک درخواست خود را به شماره تماس 09120120466 ارسال نمایید.





جدول مشخصات انواع فلنج



 انواع فلنج

 متریال

 سایز(اینچ)

 کلاس

 رده/ضخامت

 برند

 واحد فروش

قیمت

تصویر

فلنج گلودار

S 304
S 316
فولادی
A105

"24 الی"1/2

150
300
600
PN10
PN16
PN40

10
40
80
160

 ایران، چین، اروپا

 عدد

تماس بگیرید

فلنج گلودار چشم انداز صنعت

فلنج اسلیپان

S 304
S 316
فولادی
A105

"24 الی"1/2

150
300
600
PN10
PN16
PN40

10
40
80
160

ایران، چین، اروپا

عدد

تماس بگیرید

فلنج اسلیپان چشم انداز صنعت

فلنج کور

S 304
S 316
فولادی
A105

"24 الی"1/2

150
300
600
PN10
PN16
PN40

10
40
80
160

ایران، چین، اروپا

عدد

تماس بگیرید

فلنج کور چشم انداز صنعت

فلنج ساکت محفظه ای

S 304
S 316
فولادی
A105

"24 الی"1/2

150
300
600
PN10
PN16
PN40

10
40
80
160

ایران، چین، اروپا

عدد

تماس بگیرید

فلنج ساکت محفظه ای چشم انداز صنعت

فلنج رینگ

S 304
S 316
فولادی
A105

"24 الی"1/2

150
300
600
PN10
PN16
PN40

10
40
80
160

ایران، چین، اروپا

عدد

تماس بگیرید

فلنج رینگ

فلنج رزوه ای

S 304
S 316
فولادی
A105

"24 الی"1/2

150
300
600
PN10
PN16
PN40

10
40
80
160

ایران، چین، اروپا

عدد

تماس بگیرید

فلنج رزوه ای چشم انداز صنعت





آنچه در این صفحه خواهیم خواند:





     رده بندی فلنج  ها

     اطلاعات و مشخصات فنی فلنج ها

     کلاس فلنج ها

     استاندارد فلنج

     تقسیم‌ ‏بندی فلنج‏‌ها از نظر نوع اتصال

     مشخصات فلنج ها

     جدول اندازه اتصالات جوشی - فلنج

     قیمت فلنج

     فلنج برنجی چیست؟

     انواع فلنج و گسکت

     انواع فلنج در پالایشگاه

     کاربرد های اتصال از طریق انواع فلنج

     فلنج اسلیپون

     فلنج استیل

     فلنج گلودار چیست؟

     آشنایی با فلنج اسپیکات

     فلنج جوشی

     قیمت فلنج جوشی

     روش های اتصال فلنج ها

     نکات مربوط به خرید فلنج




رده بندی فلنج ها


بر حسب سایز، مناسب ترین تعریف رده بندی فلنج ها، تعیین حداکثر فشار مجاز لوله کشی در دمای سرویس مشخص مطابق با استاندارد انجمن مهندیسین مکانیک آمریکا می باشد. این رده  بندی که اغلب Pound Rating نامیده می شود، فلنج های فولاد آهنگری شده را به هفت کلاس 150، 300، 400، 600، 900، 1500، 2500 و فلنج های چدنی را به چهار کلاس 25، 125، 250 و 800 تقسیم می کند.


جنس، سایز و نوع فلنج، با توجه به محدوده فشار و دمای سرویس که از مدارک Line List یا مدارک فرآیندی قابل استخراج می باشد، انتخاب می گردد. این رابطه فشار- دما اجازه خواهد داد که هر فلنج در کاربردهای مختلفی مورد استفاده قرار گیرد، به عنوان مثال فلنج فولادی آهنگری شده کلاس 150 در فشار 150Psig و دمای °500F قابلیت کارکرد دارد، در صورت کاهش دما تا °100F، همین فلنج می تواند تا فشار  275Psig مورد استفاده قرار گیرد و در مقابل با افزایش دما تا  °750F، فشار  100Psig  را تحمل می کند.


همانگونه که مشاهده می کنید،  فشار و دما رابطه معکوس دارند. همچنین از رده بندی برای تعیین قطر خارجی و ضخامت فلنج نیز استفاده می شود. هر چه کلاس بالاتر می رود، حد تحمل فلنج و همچنین ابعاد آن بزرگتر می شود.


اطلاعات و مشخصات فنی فلنج



یک فلنج با شناسایی اطلاعات زیر مشخص می شود:


نوع و رویه (برای مثال، WN/RT، SO/RF، Lap Joint/RF): این یک شناسه بسیار مختصر است که طراحی فلنج و نوع رویه فلنج را شرح می دهد.


اندازه اسمی لوله NPS (Nominal Pipe Size) : مشخصه ای بی بعد برای تعریف اندازه اسمی لوله در لوله، اتصالات یا نازل های (Nozzle) متصل شونده است. مثال ها شامل NPS4 تا NPS6 است.


کلاس فشاری فلنج : این مولفه، نرخ دما_ فشار فلنج را تعیین می کند که برای همه فلنج ها مورد نیاز است و از ASME B16.5 به دست می آید. مثالها شامل کلاس های 150، 300، 600، 900، 1500 و 2500 از ASME است.


استاندارد، ابعاد و گروه مواد فلنج از ASME B16.5: مشخصات ماده فلنج ها باید تعیین شود و با مشخصات ماده لوله کشی سازگار باشد.


ضخامت لوله (Pipe schedule): این مولفه فقط برای فلنج های WN، اتصال لب به لب کامپیوزیتی و رینگ چرخان است که قطر خارجی فلنج باید با لوله منطبق شود، همانند فهرست ضخامت 40، 80، 120 یا 160.



کلاس فلنج ها


از آنجایی که فلنج ها در شرایط مختلف دما و فشار مورد استفاده قرار می گیرند، بنابراین برای بیان بازه ی تحمل دما و فشار عملیاتی فلنج ها، کلاس هایی برای فلنج ها تعیین شده است که این کلاس ها به ترتیب افزایش قدرت تحمل دما و فشار عبارتند از کلاس های 150، 300، 400، 600، 900، 1500، 2500 پوند.


 این کلاس ها نامی هستند و برای کسب اطلاعات بیشتر باید به استانداردهای مربوطه مراجعه شود. استاندارد ساخت فلنج های جوشی از 0.5 تا 24 اینچ ANSI B16.5 و بیشتر از 26 اینچ ANSI B16.47 می باشد. در جدول زیر تغییرات دما و فشار در کلاس های مختلف فلنج ها را مشاهده می کنید.


جدول: میزان فشار و دمای مجاز برای کلاس های مختلف فلنج ها





Maximurn Allow non-shock Pressure
Pressure Class (Ib)

Temperature

(F)

2500 1500 900 600 400 300 150
Hydrostatic Text Pressure (pasig)
9275 5575 3350 2225 1500 1125 450
6250 3750 2250 1500 1000 750 290 -20 to 100
6250 3750 2250 1500 1000 750 260 200
6070 3640 2185 1455 970 730 230 300
5865 3520 2110 1405 940 705 200 400
5540 3325 1995 1330 885 665 170 500
5040 3025 1815 1210 805 605 140 600
4905 2940 1765 1175 785 590 125 650
4630 2775 1665 1110 740 555 110 700
4230 2535 1520 1015 675 505 95 750
3430 2055 1235 825 550 410 80 800
2655 1595 955 640 425 320 65 850



استاندارد فلنج


در بعضی از موارد برای اتصال لوله ها به یکدیگر یا به سایر تجهیزات از اتصال فلنجی استفاده می شود. این نوع اتصال به دلیل آسانی در نصب و جدا شدن، در مواردی که لازم است خطوط به شکل متناوب برای بازدید یا تعمیر باز و بسته شود؛ کاربرد دارد. اتصال کمپرسورها، راکتورها، پمپ ها، مبدلهای حرارتی و ... به خطوط لوله به وسیله فلنج هایی انجام می شود که با استاندارد ASME B16.5 و API B6 یکسان سازی شده است.


یکی از موارد مورد اهمیت، استاندارد فلنج می باشد. فلنج ها نیز مثل دیگر تجهیزات دارای استانداردهای بین المللی مخصوص به خود است. این محصول از استاندارد های متعددی برخودار است که مهم ترین آنها استاندارد ASME می باشد. از مهمترین استاندارد های متریال فلنج می توان استاندارد ASTM A105 برای فلنج های فورج شده از جنس کربن استیل، استاندارد ASTM A266 برای فلنج های کربن استیل و مورد استفاده درمخازن تحت فشار و استاندارد ASTM A182 برای فلنج های استنلس استیل است.



ASME B16.5: مشخصات ابعادي فلنج ها و اتصالات از سايز 2/1 تا 24 اينچ
ASME B16.47: مشخصات ابعادي فلنج ها و اتصالات از سايز 26 تا 60 اينچ



در استاندارد ASMI B16.5 فلنج ها در کلاس های 150 ، 300 ، 600 ، 900 ، 1500 می باشند؛ و در استاندارد ASMI B16.47 فلنج ها در کلاس های 75 ، 150 ، 300 ، 600 ، 900 قرار دارند.


بهتر است بدانید که استاندارد ASME ابعاد فلنج ها را شامل می شود و متریال سازنده آنها را پوشش نمی دهد.


فلنج های تولیدی با استاندارد  ASME B16.5 عبارتند از:


  • انواع فلنج گلو دار
  • فلنج نر و ماده
  • فلنج رزوه ای یا دنده ای
  • فلنج اسلیپ آن
  • فلنج کور
  • فلنج گردنه دار یا گلو دار



تقسیم‌‏بندی فلنج ‏‌ها از نظر نوع اتصال عبارتند از:





1. فلنج سطح ساده (flat face flange ): در اين نوع محصول، سطح این محصول که در مقابل فلنج ديگر قرار گرفته و بر روی آن واشر قرار داده می‌‏شود کاملا صاف است. معمولا جنس های چدنی و يا فولادی که در فشارهای کم کاربرد دارند از اين نوع ساخته می‏‌شوند.



فلنج سطح ساده چشم انداز صنعت



2. فلنج سطح برجسته (raised face flange ): در اين نوع اتصالات سطح آن که در مقابل فلنج ديگر قرار گرفته و بر روی آن واشر قرار داده می‌شود نسبت به سطح کلی آن برجسته‏‌ تر ساخته می‌‏شود. بر اساس استاندارد، مقدار برجستگی در تمام اندازه‏‌ها برای کلاس‌‏های 150 و 300 برابر با 1.6 mm و کلاس‏‌های بالاتر 6.4 mm است. در قسمت برجستگی ممكن است سطح کاملا صيقلی (smooth finish) و يا دارای شيار (serrated finish) باشد و اين شيارها يا به صورت هم مرکز و يا حلزونی می‌باشند که روش ساخت آن در استاندارد mss-sp-6 مشخص گرديده است. معمولا عمق شيارها 0.4 mm و فاصله‏‌ی آن‌‏ها از هم 0.8 mm است.



فلنج سطح برجسته چشم انداز صنعت



3. فلنج نر و ماده ( male & female flange ): صفحه‌‏ی اين نوع محصولات که به صورت جفت وجود دارد يكی دارای برآمدگی به ارتفاع 6.4 mm و دیگری دارای تورفتگی به عمق 5 mm است.

فلنج نر و ماده چشم انداز صنعت



4. فلنج با صفحه دارای زبانه و شيار (tongue & groove facing flange ): اين نوع محصول به صورت جفت وجود دارد و همانند فلنج نر و ماده است با اين تفاوت که قطر داخلي زبانه و شيار تا سوراخ فلنج (مسير جريان) ادامه ندارد و بنابراين لايی را روی قطر داخلي و خارجي خود نگه می‏‌دارد و همين باعث می‌شود لايی از خوردگی و فرسودگی محفوظ بماند. ساختمان زبانه و شيار حداقل سطح لايی نوع مسطح را ايجاب می‏‌کند و بنابراين تحت فشار پيچ‌‏‏ها، کم‌ترين بار و ماکزيمم راندمان اتصالی ممكن (joint efficiency) برای لايی‌‏‏های مسطح را ایجاد می‏‌کند. در اين نوع اتصال ميزان برآمدگی زبانه 6.4 mm و عمق شيار 5 mm است.



فلنج با صفحه دارای زبانه و شيار چشم انداز صنعت



فلنج با صفحه دارای زبانه و شيار چشم انداز صنعت





5. فلنج با صفحه‌‏ی اتصال رينگ (ring type joint facing flange): نحوه‏‌ی اتصال اين محصولات به اين صورت است که بر روی صفحه‏‌ی هر فلنج يك محل رينگ تعبيه گرديده است به طوری كه وقتی دو فلنج روبروی هم قرار می‌گيرند يك رينگ بين آن‌ها قرار گرفته و پس از محكم کردن محصولات توسط پيچ و مهره اين رينگ تحت فشار قرار گرفته و باعث آب‏‌بندی می‏‌شود. رينگ‌‏هايی که بين دو محصول قرار می‌گيرند دارای مقطع تخم مرغی (oval) و يا ٨ ضلعی (octagonal) می‌‏باشند. محل رينگ روی صفحه‌‏ها ممكن است دارای کف مسطح و يا گرد باشد که رينگ‌‏هايی با مقطع ٨ ضلعی برای کف مسطح مناسب‏‌ترند.



فلنج‌ ‏ها با صفحه اتصال رينگی از ۴ مورد قبلی گران‌تر هستند ولي بازده‌ی آن ماکزیمم است، زيرا فشار داخلی سيال روی رينگ‌‏ها اثر کرده و باعث می‌شود که نيروی حائلی و ضدنشت را زياد کند و چون دو محصول مقابل شبيه به هم هستند بنابراين اشكالات مدل های نر و ماده را هنگام نصب ندارند و چون لايي زير صفحه‏‌ی فلنج است صفحه‏‌ی آن در موقع نصب و انتقال کمتر در معرض خراب شدن است. این اتصالات با صفحه‌‏ی اتصال رينگی در صنايع نفت و گاز و برای سيستم‏‌های فشار و دمای بالا کاربرد دارند و در اين صنايع مقطع ٨ ضلعی بيشتر کاربرد دارد زیرا اين نوع رينگ‌‏ها تماس صفح‌ه‏ای ایجاد می‌کنند در صورتی كه رينگ‏‌ها با مقطع تخم مرغی تماس خطی ايجاد می‏‌نمايند.



فلنج چشم انداز صنعت


انواع فلنج چشم انداز صنعت



چند نوع فلنج داریم ؟



ممکن است برای شما این سوال به وجود آید که به طور کلی چند نوع فلنج داریم و هر کدام از آنها چه کاربرد هایی دارند ؟ در پاسخ به این سوال باید بگویم که فلنج در انواع مختلفی تولید می شود که هر کدام کاربرد خاص خود را دارد. در ادامه شما را با انواع آنها بیشتر آشنا خواهیم کرد.



دسته‏‌بندی فلنج‏‌ها از نظر نوع اتصال به لوله عبارتند از:





فلنج كور (blind flange)

فلنج گردن‌‏دار (گلودار) جوشی (welding neck flange)

فلنج روكار (اسليپان) (slip on flange)

فلنج لبه دار ‏- لپ جوینت (lap joint flange)

كفرينگ (stub end)

فلنج با جوش محفظه‏‌ای (socket weld flange)

فلنج رزوه‌‏ای (screwed flange)

فلنج مهاركننده (anchor flange)

فلنج اريفيس (orifice flange)

صفحه اريفيس (orifice plate)

اسپد (spade)

اسپيسر (spacer)

فلنج عينكي (سپكتيكال) (spectacle blinf flange)



در ادامه شما را با هر کدام از این موارد و کاربرد هایشان به طور مختصرآشنا خواهیم کرد.





فلنج كور (blind flange): از اين نوع محصولات براي مسدود کردن انتهای سيستم‌‏های لوله‏‌کشی و شيرها و منفذهای ظروف تحت فشار استفاده می‌شود. فلنج‌ کور از نظر فشار داخلی و بار بر روی پيچ‏‏‌ها نسبت به تمام فلنج‏‌های ديگر، تحت فشار بيشتری قرار می‌گيرند. در محل‏ه‌ايی كه درجه حرارت يا ضربه قوچ (water hammer) فاکتور مهمی است، به جای فلنج کور از ترکيب فلنج گردن‌دار جوشی و درپوش استفاده می‏‌شود.



فلنج كور چشم انداز صنعت



فلنج گردن‌ ‏دار (گلودار) جوشی (welding neck flange): فلنج گردن‌دار در انتها دارای گردن (گلو) است و مشخصات آن در قسمت انتهای گردن با مشخصات لوله‌‏ای كه به آن جوش می‌شود يكسان است (از لحاظ قطر و ضخامت). اين نوع فلنج دارای يك ناف مخروطی (tappered hub) است که ضخامت آن رفته رفته تا محل جوش لب به لب (butt weld) به لوله کم می‌شود و اين ناف باعث تقويت آن شده و در مواقع عملياتی نظير تنش زدايی و امتحان جوش با اشعه ايكس و يا گاما، صفحه‌‏ی فلنج را از قسمت گرم شده دور نگه می‌‏دارد. برای آشنایی کامل با این نوع فلنج مطلب آشنایی با 0 تا 100 فلنج گلودار را مطالعه کنید.



فلنج گردن‌دار برای فشارهای بالا و دماهای زير صفر و يا بسيار زياد کاربرد دارد و برای تمام سرويس‏‌ها تا فشار 2500 psi قابل استفاده است و به طور کلی نصب اين نوع اتصال دارای کم‌ترين هزينه است و برای مكان‏‌هايی كه تنش ضربه‌‏ای، ارتعاشی و برشی زياد است توصيه می‏‌گردد.



فلنج گردن‌ ‏دار چشم انداز صنعت



فلنج روكار (اسليپان) (slip on flange): روش اتصال اين نوع فلنج به لوله به اين صورت است که لوله طوری داخل آن قرار می‌گيرد که به اندازه‏‌ی ضخامت لوله به علاوه 1.6 mm تا3.2 mm  لوله از صفحه‌‏ی داخل آن فاصله داشته باشد و از داخل و خارج جوشكاری می‌گردد. از اين نوع اتصال برای سرويس‏‌های معمولی استفاده می‌شود. نصب آن ساده است و برای بريدن لوله به طول معين دقت و تولرانس دقيق لازم نيست و هزينه‌‏ی نصب آن از مدل گردن‌ دار کمي بيش‌تر است و مقاومت حساب شده‏‌ی آن تحت فشار داخلي 3/2 و مقاومت عمری آن تحت خستگی (fatigue) 3/1 فلنج فوق است.



فلنج روکار برای تمام فشارها موجود است ولی تحت استاندارد ASME استفاده از آن برای کلاس‌‏های 150 و 300 مجاز است و عموما برای جايی مناسب است که محل لازم برای فلنج گردن‌ دار موجود نیست و جوش داخلی آن نسبت به مدل گردن‌ دار بيشتر خورده می‌شود.



فلنج روكار چشم انداز صنعت



فلنج لبه دار ‏- لپ جوینت (lap joint flange): اين فلنج يك فلنج معمولي است که روی کفرینگ (stub end) ميی‌چرخد. لبه‌‏ی برگشته‌‏ی لوله روی صفحه‏‌ی آن قرار گرفته و انتهای ديگر آن با لوله به صورت لب به لب جوشكاری می‌‏شود، بنابراين در اين نوع محصول مايع مستقيما با فلنج تماس ندارد. در اين نوع محصولات چون فلنج روی کفرینگ می‌چرخد، سوار کردن و تراز کردن پيچ‏‌ها آسان‌‏تر است و عموما در سيستم‏‌هايی كه لوله از جنس فولاد ضد زنگ باشد از اين نوع اتصال استفاده می‌کنند، چون سيال با فلنج تماس ندارد. از این نوع محصول برای لوله‏‌های جدار ضخيم و يا جدار نازك استفاده نمی‌‏شود و هزينه‏‌ی آن از فلنج گردن‌ دار بيشتر است.



فلنج لبه دار چشم انداز صنعت



كفرينگ (stub end): لوله‌‏ای است که لبه‏‌ی آن برگشته است و ابعاد آن مطابق استاندارد ANSI B 16.9 و يا MSS-SP-43 می‌باشد.





كفرينگ چشم انداز صنعت



فلنج با جوش محفظه‏‌ای (socket weld flange): اتصال اين نوع فلنج به لوله از نوع جوش محفظه‌ای (socket weld) است و معمولا تا 2 اینچ ساخته می‌شود. از اين محصول برای سيستم لوله‌‏کشی با فشار بالا و قطر کم استفاده می‌شود و هزينه‏‌ی اوليه‌‏ی آن از مدل روکار بيشتر است و اگر در اين نوع اتصال از داخل نيز جوشكاری انجام گیرد، مقاومت استاتيكي آن معادل فلنج روکار است ولي مقاومت آن در مقابل خستگی 50% بيشتر از مدل روکار است. اين نوع فلنج‌‏ها به صورت تبديل نيز موجود هستند به طوری كه محل اتصال آن به لوله کمتر از اندازه اسمی آن است.



فلنج با جوش محفظه ‏‌ای چشم انداز صنعت



فلنج رزوه‌‏ای (screwed flange): اين نوع فلنج‌‏ها از داخل مطابق استاندارد دنده لوله‏‌ها (NPT) رزوه شده‌‏اند و فلنج بر روی لوله‏‌ی رزوه شده سوار می‌گردد. البته درصورت لزوم و برای جلوگيری از نشتی، از بين رزوه‏‌ها می‌توان پس از بستن لوله به فلنچ، آن‏ها را به هم جوش داد. مزيت اين نوع محصول اين است که نياز به جوشكاری ندارد و عموما برای لوله‏‌های تا قطر 2 اینچ ساخته می‌شوند. اين نوع فلنجچ ‏ها به صورت تبديل نيز موجودند به طوری كه محل اتصال آن به لوله کمتر از اندازه اسمی فلنچ است.



فلنج رزوه‌‏ای چشم انداز صنعت



فلنج مهاركننده (anchor flange): اين نوع فلنج شبيه دو فلنج گردن‌ دار به هم چسبيده و يك‌پارچه است و از دو طرف به لوله جوش شده و برای مهار خط لوله از حرکت طولی ناشی از فشار داخلی و اختلاف درجه حرارت استفاده می‌شود تا  به سيستم و دستگاه‏‌ها آسيب نرسد.



فلنج مهاركننده چشم انداز صنعت



فلنج اوریفیس (orifice flange): اين محصول که ممكن است از نوع گردن‌دار باشد با صفحه‌‏های اوريفيسی و متعلقات مربوطه برای اندازه‌‏گيری شدت جريان سيالات کاربرد دارد و بر روی رينگ اصلي فلنج، سوراخ‏‌های رزوه‌‏کاری شده‏‌ی شعاعی جهت اتصالات جوشی اندازه‏‌گيری و پيچ‌‏های اضافی که کار جك اسكرو را انجام می‏‌دهند، تعبيه شده است. معمولا اندازه سوراخ‌‏ها جهت اندازه‌‏گيری اتصالات 3/4ʺ و 1/2ʺ است.



فلنج اريفيس چشم انداز صنعت



صفحه اريفيس (orifice plate): همراه با فلنج‌‏ های اوریفیس از ورق‏‌هایی با مسير باز و يا بسته (orifice plate)، که برای کاهش فشار و يا مسدود کردن جريان کاربرد دارند، استفاده می‏‌شوند.



صفحه اريفيس چشم انداز صنعت



صفحه اريفيس چشم انداز صنعت 2



اسپد (spade)



فلنج اسپد چشم انداز صنعت



اسپيسر (spacer): اين ورق‏‌ها به صورت صفحه‏‌ های دايره‏‌ای شکل همراه با يک بازو می‌‏باشند که بين دو فلنج فوق قرار می‌‏گيرد و جهت باز و بسته کردن مسیر عبوری سیال اریفیس آن مورد استفاده قرار می‌‏گیرند.



فلنج اسپيسر چشم انداز صنعت



فلنج عينكي (سپكتيكال) (spectacle blinf flange): اين ورق‏‌ها به صورت دو صفحه‏‌ی دايره‌‏ای شکل هستند که به وسيله‏‌ی يک بازو متصل شده‌‏اند. يکی از صفحات حالت بسته و ديگری دارای سوراخ می‌‏باشد که قطر آن بسته به سفارش است و از حالت بسته برای مسدود کردن مسير و از حالت ديگر برای باز کردن مسير و يا کاهش فشار استفاده می‏‌شود. قطعات ذیل متناسب با سطح فلنج ممکن است دارای سطح صاف و يا برآمده و يا نوع رينگی باشند و کلاس آن نيز متناسب با کلاس فلنچ می‏‌باشد.

برای کسب اطلاعات بیشتر در زمینه فلنج وارد لینک شوید.

فلنج عينكي چشم انداز صنعت

مشخصات فلنج ها



مشخصات فلنج ها، بایستی بر اساس استاندارد روی آن حک شده باشد. این محصول در همه اتصالات حتی اتصالات محفظه ای کاربرد دارد. مشخصات حک شده عبارتند از:



1. نام تجاری تولید کننده

2. سایز اسمی

3. کلاس فلنج

4. رده فلنج

5. استاندارد ابعادی

6. استاندارد مواد اولیه استفاده شده در ساخت این محصول

7. کد یا شماره مربوط به شماره ذوب مواد اولیه

8. شماره تولید



اندازه‏‌ی قطر اسمی فلنج‏‌ ها عبارتند از:

1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5″, 6″, 8″, 10″, 12″, 14″, 16″, 18″, 20″, 24″
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 mm

كلاس‌‏های فلنج‏‌ ها مطابق استانداردهای زير تقسيم می‌شوند:



ANSI B16.34: در اين استاندارد، فلنج‌های فولادی و آلياژهای آن به کلاس‌های 150، 300، 400، 600، 900، 1500 و 2500 تقسیم می‌‏شوند که اين اعداد ماکزيمم فشار بر حسب psi هستند که در حداکثر دماي مجاز مي‏توانند تحمل کنند و معمولا فشار کارکرد حدودا 4/2 برابر اعداد فوق مي‏باشد. (قیمت فلنج در موارد مختلف متفاوت است.)



ISO: در اين استاندارد فشار تحمل جنس های فولادی و آلياژهای آن با PN که نشان دهنده‏‌ی فشار اسمی فلنج بر حسب بار است مشخص می‌گردد. به عنوان مثال PN 20 يعني فشار کارکرد فلنج 20 بار است.



رابطه‏‌ی بين Class (psi) و PN (bar):

2500 900 1500 600 400 300 150 Class (psi)
420 150 250 100 68 50 20 PN (bar)

API (6A, 6B, 6BX): اين نوع محصول دارای تحمل فشار بيشتری نسبت به فلنج‌‏های ANSI هستند و در کلاس‏‌های 2000، 3000، 5000، 10000 و 15000 رده‌‏بندی شده‌‏اند.


رابطه بين ANSI (psi)  وAPI (psi):

4500 3000 1500 900 600 ANSI (psi)
15000 10000 5000 3000 2000 API (psi)









فلنج گلودار چشم انداز صنعت 2





 جدول اندازه اتصالات جوشی - فلنج



فلنج ها دارای سه اندازه L ، T، O می باشند. O اندازه قطر خارجی، T ضخامت صورت و L اندازه طول تا هاب فلنج را نشان می دهد. اندازه ی آنها در کلاس های مختلف متفاوت است؛ که در جداول زیر آورده شده است.



WELDE FITTINGS-FLANGS    150#   RFWN
"18   "16    "14    "12    "10    "8    "6    "4    "3    "1/2 2    "2 NOMINAL PIPE SIZES-(INCHES)
18161412 3/410 3/48 5/86 5/84 1/23 1/32 7/82 3/8PIPE (OUTSIDE DIAMETER)
2523 1/221191613 1/21197 1/276ORFWN
FLANGES
5 1/2554 1/2443 1/232 3/42 3/42 1/2L
1 9/161 7/161 3/81 1/41 3/161 1/8115/1615/167/8¾T
1/16” RAISED FACE INCLUDED ON ‘L’ & ‘T’ DIMENSIONS
2523 1/221191613 1/21197 1/276ORTJ
FLANGES
5 3/45 1/45 1/44 3/44 1/44 1/43 3/43 1/4332 3/4L
1 13/161 11/161 5/81 1/21 7/161 3/81 1/41 3/161 3/161 1/81T
3/163/163/163/163/163/163/163/163/163/163/16G



WELDE FITTINGS-FLANGS    300#   RFWN

"18   "16    "14    "12    "10    "8    "6    "4    "3    "1/2 2    "2NOMINAL PIPE SIZES-(INCHES)
18161412 3/410 3/48 5/86 5/84 1/23 1/32 7/82 3/8PIPE (OUTSIDE DIAMETER)
2825 1/22320 1/217 1/21512 1/2108 1/47 1/26 1/2ORFWN
FLANGES
6 1/45 3/45 5/85 1/84 5/84 3/83 7/83 3/83 1/832 3/4L
2 3/82 1/42 1/821 7/81 5/81 7/161 1/41 1/817/8T
1/16” RAISED FACE INCLUDED ON ‘L’ & ‘T’ DIMENSIONS
2825 1/22320 1/217 1/21512 1/2108 1/47 1/26 1/2ORTJ
FLANGES
6 9/166 1/165 15/165 7/164 15/164 11/164 3/163 11/163 7/163 5/163 1/16L
2 5/82 1/22 3/82 1/42 1/81 7/81 11/161 1/21 3/81 1/41 1/8T
¼¼¼¼¼¼¼¼¼¼¼G





WELDE FITTINGS-FLANGS    600#   RFWN
"18   "16    "14    "12    "10    "8    "6    "4    "3    "1/2 2    "2NOMINAL PIPE SIZES-(INCHES)
18161412 3/410 3/48 5/86 5/84 1/23 1/32 7/82 3/8PIPE (OUTSIDE DIAMETER)
29 1/42723 3/4222016 1/21410 3/48 1/47 1/26 1/2ORFWN
FLANGES
7 1/27 1/46 3/46 3/86 1/45 1/24 7/84 1/43 1/23 3/83 1/8L
3 1/23 1/432 7/82 3/42 7/162 1/81 3/41 1/21 3/81 1/4T
1/4” RAISED FACE INCLUDED ON ‘L’ & ‘T’ DIMENSIONS
29 1/42723 3/4222016 1/21410 3/48 1/47 1/26 1/2ORTJ
FLANGES
7 9/167 5/166 13/166 7/166 5/165 9/164 15/164 5/163 9/163 7/163 3/16L
3 3/43 1/23 1/43 1/832 11/162 3/821 3/41 5/81 1/2T
3/163/163/163/163/163/163/163/163/163/163/16G





قیمت فلنج


فلنج ها یکی از محصولات پر کاربر در زمینه اتصال لوله ها می باشند، و قیمت مربوط به همه ی مدل های آنها یک مقدار یکسان و ثابت نیست. همانگونه که در بالا به آن اشاره شد، این اتصالات دارای انواع مختلفی می باشند؛ که به همین خاطر طبیعتا قیمت انواع آن ها متفاوت است. هر کدام از این محصولات از عملکرد ویژه ای برخوردارند که قیمت فلنج بر این اساس مشخص می شود. برای اطلاع از قیمت فلنج مورد نظر می توانید با ما تماس بگیرید تا کارشناسان مربوطه شما را راهنمایی کنند.



برای اطلاع از قیمت فلنج و یا ثبت سفارش با ما تماس بگیرید؛

یا از طریق واتس آپ، تلگرام، ایتا، روبیکا و یا پیامک درخواست خود را به شماره تماس 09120120466 ارسال نمایید.




فلنج برنجی چیست؟



فلنج برنجی نوعی از تجهیزات می باشد که برای اتصال، بستن و یا تغییر قطر لوله ها به کار می رود. این مدل فلنج توانایی این را دارد که به راحتی تعویض شود. برای ساخت این محصول از استاندارد های جهانی استفاده می شود.


یکی از مهم ترین ویژگی های فلنج برنجی این است که به راحتی قابلیت جداسازی دارد یعنی اگر دو لوله را به هم متصل کنید و بعدها بخواهید آنها را جدا کنید، به آسانی به وسیله ی باز و بسته کردن پیچ و مهره می توان آن دو را از هم جدا کرد.


اتصالات با فلنج برنجی به این صورت است که به هر دو لوله یک فلنج جوش داده می شود، و دو لوله از بخش فلنج فیس روبروی هم قرار می گیرند و به وسیله پیچ و مهره بسته می شوند. به منظور جلوگیری از نشتی و همینطور برای آب بندی از واشر استفاده می شود.





انواع فلنج و گسکت


یکی از روش های مهم در اتصالات لوله کشی، فلنج ها می باشند؛ در واقع این محصول برای اتصال به لوله ها، شیرآلات و یا انواع تجهیزات استفاده می شوند. فلنج ها خود به چند روش متصل می شوند که بعد از جوشکاری، مهمترین اتصال گسکت ها هستند. گسکت در میان دو طرف فلنج ها قرار می گیرد و درواقع برای آب بندی و جلوگیری از نشت و هدر رفتن مواد استفاده می شود. این محصولات با توجه به کاربردشان در صنایع مختلف و دما و فشاری که بایستی تحمل کنند، در شکل های مختلف و با مواد متفاوت تولید می شوند.



انواع فلنج و گست از لحاظ جنس و شکل به دسته بندی های زیر تقسیم می شوند:


گسکت ها از نظر جنس به سه دسته تقسیم می شوند:
فلزی: جنس بدنه ی آن تمام فلز می باشد.
نیمه فلزی: بخشی از بدنه ی آن فلزی و بخش دیگر آن غیر فلزی می باشد.
غیر فلزی: جنس بدنه ی آنها تمام غیر فلز می باشد و در برخی موارد از جنس لاستیک می باشد.

انواع فلنج


1. جوشی گلودار: جوشی گلودار در دما ها و فشارهای بالا استفاده می شود و با لوله ها اتصال کامل دارد.
2. فلنج اسلیپون: برای دما و فشار پایین استفاده می شود و سوراخ میانی آن با لوله هم قطر است و لوله از آن عبور می کند.
3. ساکت ولد: برای لوله هایی که قطر کم دارند، مورد استفاده قرار می گیرد.
4. کور: بدون سوراخ و به منظور مسدود  کردن انتهای خطوط لوله استفاده می شود.
5. دنده ای
6. لپ جوینت

 شما می توانید برای کسب اطلاعات بیشتر مطلب گسکت چیست و چه کاربرد های دارد؟ را بخوانید.



انواع فلنج و گسکت چشم انداز صنعت








فلنج ها از نظر کاربردی دارای انواع متفاوتی می باشد که این موارد عبارتند از:

فلنج جوشی ساکت
فلنج کور
فلنج گلودار جوشی
فلنج لپ جوینت (کف رینگ)
فلنج اسلیپان یا فلنج لغزشی



انواع فلنج در پالایشگاه


در گذشته در مکان های صنعتی مثل پالایشگاه ها از اتصالاتی استفاده می شد که معایب زیادی داشتند. این اتصالات در عصر امروز خیلی مورد استفاده نیستند و از راه های دیگری برای اتصال لوله ها به یکدیگر استفاده می شود. یکی از روش های اتصال، استفاده از فلنج ها می باشد. یکی از بهترین قطعاتی که در تاسیسات های صنعتی مورد استفاده قرار می گیرد، همین فلنج ها هستند. مهمترین انواع فلنج در پالایشگاه ها عبارتند از:


   • انواع فلنج گلو دار
   • فلنج نر و ماده
   • فلنج رزوه ای یا دنده ای
   • فلنج اسلیپ آن
   • فلنج کور



کاربرد های اتصال از طریق انواع فلنج



انواع مختلف فلنج ها به خاطر داشتن ویژگی های متعدد، کاربرد زیاد و متنوعی دارند. کاربرد های ااین نوع اتصال به عبارت زیر است:

  • اتصال به شیرآلات و دیگر مواردی که در راه های لوله قرار می گیرد و نیاز به تعمیرات احتمالی و نگهداری زیاد دارند.
  • برای متصل کردن لوله به سایر تجهیزات موجود مثل مخزن های تحت فشار، کمپرسورها، پمپ ها و ...
  • تغییر دادن متریال در لوله ها
  • اتصال به تجهیزات ابزار دقیق که به تعمییر احتمالی و یا کالیبراسیون احتیاج دارد.
  • تمامی مواردی که به جداسازی اتصالات، احتیاج دارد.



بیشتر بخوانید: کاربرد فلنج ها چیست؟



فلنج اسلیپون

یکی از پرکاربرد ترین فلنج ها در صنعت، فلنج اسلیپون می باشد. به این فلنج ها به خاطر شکل ظاهری که دارند، فلنج تخت نیز می گویند. آنها به لوله ها متصل می شوند تا در صورت نیاز آنها را به سایر تجهیزات یا اتصالات، وصل کنند. قطر داخلی فلنج های اسلیپون کمی بزرگتر از قطر لوله ای که قرار است به آن متصل شود، است. زیرا در این نوع اتصالات لوله ها در داخل فلنج ها قرار گرفته می شوند و سپس از روش Fillet Welds برای جوشکاری آن استفاده می شود.


به دلیل اینکه فلنج های اسلیپون هزینه اولیه ی پایین تری نسبت به فلنج های گلودار جوشی دارند، معمولا بیشتر مورد استفاده قرار می گیرند. به همین خاطر محبوبیت زیادی پیدا کرده اند؛ با این وجود، هزینه های مربوط به نصب نهایی، به دلیل عملیات جوشکاری، با هزینه های نصب گلودار جوشی تقریبا یکسان است.


جوشکاری این مدل از فلنج ها از بخش خارجی و داخلی انجام می شود تا استحکام و مقاومت آنها افزایش پیدا کند و از نشت سیال به بیرون جلوگیری شود. مجموعه چشم انداز صنعت بین الملل ارائه دهنده انواع فلنج اسلیپون در کلاس ها و سایز های گوناگون می باشد. برای کسب اطلاعات کامل و قیمت این نوع فلنج ها بهتر است وارد لینک فلنج اسلیپون چیست؟ شوید و مقاله مورد نظر را بخوانید.



فلنج اسلیپون چشم انداز صنعت

فلنج استیل



فلنج ها از جنس فولاد و آلیاژ های آن، چدن، استیل، پلی اتیلن و ... ساخته می شوند؛ که پرکاربرد ترین آنها در پایپینگ، فلنج استیل است. این نوع از فلنج ها اتصال دهنده ی لوله، شیرآلات و پمپ ها به دیکدیگر هستند. که به منظور آب بندی آن ها، از واشر ها یا گسکت هایی که از جنس استنلس استیل، فولاد، آهن، چدن می باشند، استفاده می شود.



به فلنج های تولید شده از آلیاژ های ضد زنگ، فلنج استیل می گویند. فلنج ها با توجه به نوع جنس و فشاری که تحمل می کنند، دارای کلاس های مختلفی می باشند. طبق استاندارد فلنج استیل به کلاس های  150، 300، 400، 600، 900، 1500، 2500 تقسیم می شود.





فلنج استیل کلاس 150


فلنج استیل کلاس 150 به منظور اتصال دو قسمت از سیستم لوله کشی به کار گرفته می شود. کلاس 150 برای انواع فلنج مثل اسلیپون، دنده ای، گلوردار، کور، لب جوینت با جنس های مختلف و نوع تولید متفاوت وجود دارد.
فلنج کلاس 150 از سایز 1.2 اینچ الی 24 اینچ طبق استاندارد ASME B16.5 و از سایز 26 اینچ به بالا طبق استاندارد ASME B16.47 می باشد.




کاربرد فلنج استیل کلاس 150




از فلنج های استنلس استیل برای اتصال انواع پوشن های روپیچ تو پیچ، استفاده می شود. زیرا این نوع از اتصالات ظریف می باشد و برای لوله هایی با قطر کم، کاربرد بسزایی دارند.
برای تعویض قطر لوله ها از مغزی فلنج استیل کلاس 150 استفاده می کنند.
برای اتصال انشعاب های فرعی که قطر های گوناگونی دارند، از این اتصالات استفاده می شود.
به منظور عوض کردن مسیر جریان، عوض کردن اندازه و همین طور انسداد لوله استفاده می شود.
به منظور اتصالات قطعات و همین طور انتقال قدرت در صنعت های نفت، گاز، پتروشیمی، آب و برق، نیروگاه ها، ساختمانی و خودرو سازی از این فلنج ها استفاده می شود.


اتصالات فلنجی


معمولا بیشتر اتصالات فلنجی  را توسط فولاد های ریخته گری شده و همین طور چدن می سازند. در سیستم هایی که با دما و فشار زیاد کار می کنند، از جنس فولادی این محصول به جای اتصالات چدنی استفاده می کنند. زیرا که در حقیقت چدن ها در زمانی که با بعضی از تنش ها مواجه می شوند، ممکن است از هم گیسخته شوند یا ترک بخورند. بنابراین ما به شکل کلی دو نوع داریم: یکی فلنج های جوشی و دیگری فلنج های دنده ای؛ که هر کدام از آنها شامل انواع مختلفی می باشند.



فلنج گلودار چیست؟



یکی از انواع این نوع اتصالات، فلنج گلودار می باشد. این نوع محصول دارای یک گردن مخروطی می باشد که انتهای قطر این گردن با قطر لوله یکی می باشد. یکی از ویژگی های بارز این اتصالات  گلودار همین بخش گردن آنها می باشد. که موجب می شود تا با اولین نگاه به این محصول متوجه تمایز آنها با سایر شوید. اتصالات گلودار به دو مدل گلودار معمولی و گلودار گردن بلند دسته بندی می شوند.



فلنج های گلودار، محصولاتی هستند که برای اتصال لوله ها، شیرآلات و تغییر دادن قطر لوله ها استفاده می شوند. یکی از مهمترین ویژگی های این اتصالات این است که می توان به راحتی آنها را باز یا بسته کرد بدون اینکه نیاز باشد از برش دهی لوله استفاده کرد. این محصول توسط پیچ و مهره و از طریق سوراخ های طراحی شده در اطراف آن به یکدیگر متصل می شوند.



در این محصول برای آب بندی و همین طور جلوگیری از نشتی از گسکت ها یا آب بند ها در میان پیشانی دو تا از این محصول استفاده می کنند. گسکت به کار رفته در بین آنها می تواند از جنس های الاستومریک، متریال نرم، فیبر و غیر فلزی یا فلزی باشد.



فلنج گلودار چشم انداز صنعت



آشنایی با فلنج اسپیکات



فلنج اسپیکات نیز مانند هر فلنجی با هدف متصل کردن لوله ها به یکدیگر یا به سایر تجهیزات، استفاده می شوند. فلنج اسپیکات یک حلقه ی دایره ای شکل است که از سوراخ هایی در اطراف خود برخوردار است. این نوع از فلنج ها به دلیل ساختاری که دارند، می توانند در حجم کم عملیات های مربوط به اتصال را انجام دهند. همچنین برای مواردی که نیاز است لوله هایی با سایز های مختلف به هم اتصال داده شوند، از فلنج اسپیکات استفاده می شود. کاربرد دیگر این فلنج ها در لوله های داکتیل با هدف فلنج دار کردن سر لوله ها می باشد.


یکی از ویژگی های برتر فلنج اسپیکات این است که نصب بسیار راحتی دارد و در مراحل مربوط به نصب به هیچ گونه جوشکاری نیاز نیست. نصب این فلنج ها تنها با یک واشر مخصوص است که در دهانه ی لوله قرار گرفته، سپس با فشار نیروی افقی در صورتیکه به شدت واشر را تحت فشار قرار داده است، در سر لوله ها نصب می شوند. بنابراین نصب آنها به سر لوله تنها به یک واشر ساده و یک نیروی انسانی نیاز دارد؛ و از سمت سوراخ دار فلنج می توان لوله دیگر را به لوله مورد نظر وصل کرد.

کاربرد فلنج اسپیکات


یکی از رایج ترین کاربرد های این فلنج ها در اتصالات آب و فاضلاب، برای تغییر جهت مسیر لوله و تغییر قطر لوله می باشد. همچنین در مواردی که استفاده از دیگر روش های متداول اتصال فلنجی میسر نیست، از این نوع فلنج ها بهره برده می شود.



فلنج جوشی



فلنج جوشی به وسیله ی جوش دادن به لوله ها متصل می شوند. همانطور که می دانید فلنج یکی از اتصال دهنده های لوله ها و شیرآلات به یکدیگر می باشند. این محصول یک قطعه ی دیسکی شکل است که معمولا به شکل جفت، به وسیله پیچ و مهره به هم وصل می شوند و به آسانی در صورت نیاز مجدد باز می شوند. این محصول برای فشار های زیاد و کم نیز مناسب است.

این فلنج های جوشی دارای انواع مختلفی مثل اسلیپون، گلودار، کور و ... می باشند. این محصول از مقاومت بسیار بالایی برخوردار است که همین ویژگی استحکام را بیشتر می کند.


قیمت فلنج جوشی



فلنج جوشی قطعه ای است که توسط پیچ و مهره یا اتصالات جوشی، لوله ها را به شیرآلات و سایر تجهیزات وصل می کند و موجب ایجاد یک سیستم لوله کشی می شود.  مهمترین کاربرد این محصول در مواردی است که فشار کار بالا و یا متوسط باشد و کنترل نشتی سیال در آن امری مهم و ضروری محسوب شود.



فلنج جوشی در ابعاد و اندازه های گوناگون در مدل های فلنج گلودار، فلنج ساکت ولد، اسلیپون، کور و رینگ  تولید می شوند. هر کدام از این مدل ها در صنایع مختلف کاربرد دارند؛ به عنوان مثال برای اتصال پمپ به لوله، شیرآلات به لوله، اتصال لوله ها به درزگیر، اتصال بین دو لوله و ... از این قطعه استفاده می شود. همچنین این قطعه در برند های مختلفی وجود دارد. از معتبر ترین برند های این محصول می توان فلنج جوشی ملسی، فلنج مشهد و فلنج ساخت ایران را نام برد.



 بنابراین قیمت فلنج جوشی نیز با توجه به نوع و اندازه ی آن مشخص می شود. پس برای اطلاع از لیست قیمت فلنج های جوشی با ما تماس بگیرید تا در کوتاه ترین زمان ممکن از به روز ترین قیمت ها مطلع شوید.



روش های اتصال فلنج ها


فلنج ها برای اتصال لوله ها به یکدیگر بسیار کاربرد دارند و در همه ی لوله کشی ها یک قسمت از دو قسمت لوله از یک فلنج برای اتصال استفاده می شود. همچنین در سیستم های لوله کشی برای اتصال پمپ ها و شیرآلات از این اتصال استفاده می کنند.




نحوه اتصال فلنج ها به این صورت است:


ابتدا دو فلنج از قسمت سطح (Face) در مقابل هم قرار می گیرند.
سپس به وسیله ی پیچ و مهره ها به یکدیگر وصل می شوند و به حالت فشرده می شوند.


نکته ای که بایستی در این نوع اتصال به آن دقت کرد، آب بندی میان سطوح می باشد؛ که از نشتی بین آنها جلوگیری شود. برای این کار از واشر های آب بندی گسکت استفاده می کنند.


نکات مربوط به خرید فلنج



فلنج ها دارای انواع مختلف و سایز های متفاوتی هستند؛ که هر کدام از آنها برای انجام کار خاصی مناسب است. همچنین آنها در کلاس های متفاوتی از جمله 150، 300، 600، 900، 1500 و2500 تولید می شوند. بنابراین با وجود این همه تنوع، در زمان خرید فلنج بایستی به یکسری از نکات توجه داشته باشید. در ادامه شما را با این نکات بیشتر آشنا خواهیم کرد.



نکاتی که باید در زمان خرید فلنج به آن توجه کنید عبارتند از:


سایز آنها انتخابی بایستی با سایز لوله ها مطابقت داشته باشد.


همین طور جنس آن باید با جنس لوله ها تطابق داشته باشد تا فرآیند اتصال به خوبی انجام شود.


کلاس آنها نمایانگر حداقل فشار قابل تحمل آن ها می باشد. در زمان خرید فلنج بایستی به ویژگی های محصولات کاملا دقت کنید و مدلی را انتخاب کنید که این امکان را داشته باشد که فشار مورد نظر سیستم شما را تحمل کند.


برای اتصال دو مورد از آنها به یکدیگر، بایستی در زمان خرید فلنج به تعداد سوراخ های آن توجه کنید که با یکدیگر مساوی باشند. در غیر از این صورت در زمان اتصال مشکلاتی پیش خواهد آمد.

خرید فلنج 8 اینچ با 8 الی 12 سوراخ، از لحاظ قیمت برای شما به صرفه تر می باشد.



یکی از انواع اتصالات صنعتی، فلنج ها می باشند که برای اتصال دریچه ها، لوله ها، پمپ ها و دیگر تجهیزات به منظور به وجود آوردن یک سیستم لوله کشی مورد استفاده قرار می گیرند.



بعد از اتصالات جوشی و جوشکاری که متداول ترین نوع اتصال هستند، فلنج ها دومین روش متداول برای اتصال می باشند. فلنج ها زمانی مورد استفاده قرار می گیرند که اتصالات به برچیدن نیاز دارند.



این مدل از اتصالات صنعتی دارای انعطاف پذیری لازم برای تعمیر و نگهداری می باشد. فلنج ها درواقع لوله ها را به سایر تجهیزات و دریچه های گوناگون وصل می کنند. همین طور دسترسی آسان به تجهیزات به منظور تمیز کردن، بازرسی یا اصلاح را نیز دربر دارد.



فلنج ها اغلب برای اتصال، جوش داده می شوند یا در هم پیچیده می شوند. برای اتصال دو فلنج از یک واشر در بین آنها به منظور ایجاد مهر و موم استفاده می شود.
این نوع اتصال هم می تواند مانند یک حلقه گرد باشد یا یک دیسک جامد. این اتصال می تواند به لوله های گوناگون وصل شود و به گاز و مایعات اجازه جریان دهد. نصب و راه اندازی این اتصالات فلنجی اغلب با جوش بر روی لوله ها انجام می شود. البته فلنج های لبه دار نیز وجود دارد که به جوشکاری نیازی ندارند.



سفارش محصول

داده های شخصی طبق سیاست حفظ حریم خصوصی پردازش می شوند

لطفا منتظر بمانید ...

عضویت در خبرنامه

لطفا منتظر بمانید ...
